季戊四醇铝最佳用量的测试14-2

  本文选用刚果红法来测试季戊四醇铝的最佳用量，根据GB2917.1–2002，将PVC样品剪成1mm2的细粒，然后取一定量的样品，置于小试管中，样品高度约为50mm，将刚果红试纸安插于带玻璃管的小塞子中，刚果红试纸下边缘距离样品约25mm[44]。向PVC基料（纯PVC）中添加不同质量的季戊四醇铝来测试其Ts（热稳定时间），实验结果如图3-1 所示。

  纯PVC在很短的时间内（14.3min）刚果红试纸就会变蓝，随着季戊四醇铝的加入，Ts（热稳定时间）显著延长，当加入 1phr季戊四醇铝时，Ts（热稳定时间）约为21.7min，比纯PVC时增大了约三分之一；

  继续增大季戊四醇铝的用量，Ts（热稳定时间）也相继延长；当季戊四醇铝用量为 2phr、3phr 和 4phr 时，Ts（热稳定时间）分别为 36.2min、43.4min 和50.0min；当季戊四醇铝用量达到 6phr 时，Ts（热稳定时间）增大的速率减小，如图 3-1 所示，季戊四醇铝用量为 6phr、7ph 和 8phr 时，Ts（热稳定时间）分别为 54.2min，54.9min 和 55min。由图 3-1通过外推法，可以得到季戊四醇铝的最佳添加量为 3.84phr，此时，Ts（热稳定时间）能达到52.86min，即季戊四醇铝的最佳用量为 3.84phr。

图 3-1 季戊四醇铝的用量对PVC热稳定时间的影响

  对PVC热稳定性能测试 采用刚果红法、电导率法、热重法、紫外分光光度法和热烘箱老化法测试几种市售稳定剂和季戊四醇铝对PVC的热稳定效果，其中，每100gPVC树脂中加入4phr热稳定剂，下文中季戊四醇铝表示季戊四醇铝，lead salTs表示铅盐类稳定剂，CaSt2/ZnSt2表示钙锌类稳定剂，PE/Al2O3表示季戊四醇和氧化铝单纯混合未参加反应的稳定剂，纯PVC为PVC基料，稳定剂配方如图3-4所示。

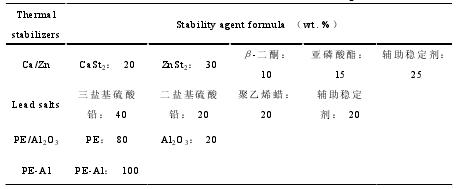

表 3-4  硬质PVC的稳定剂配方

Table 3-4 The formulas of thermal stabilizers for rigid PVC
